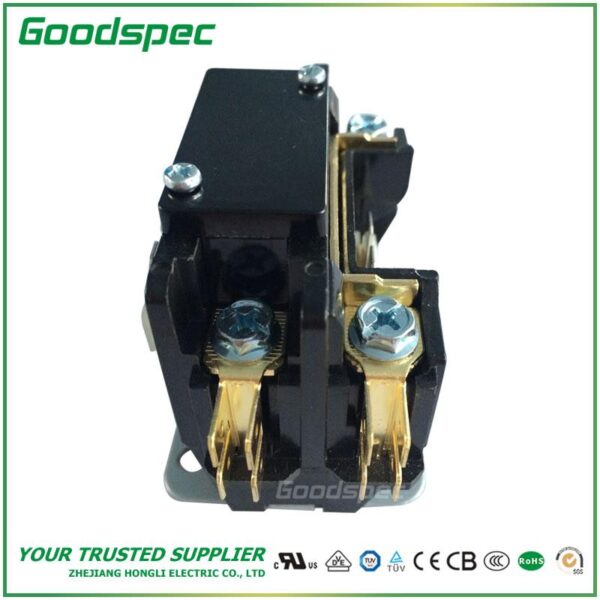

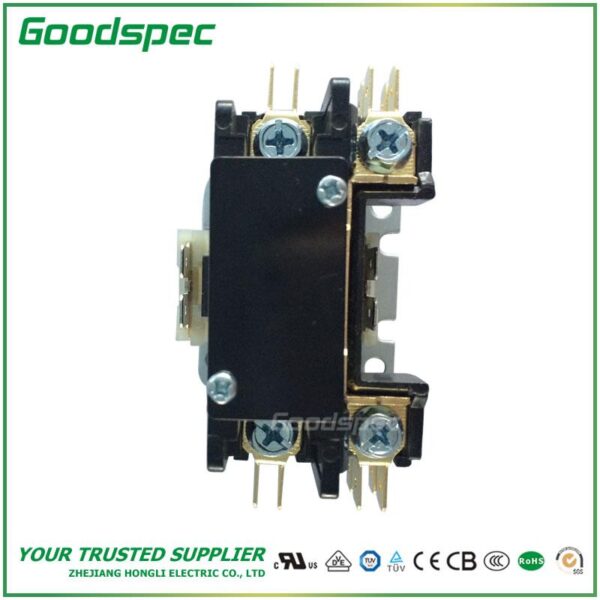

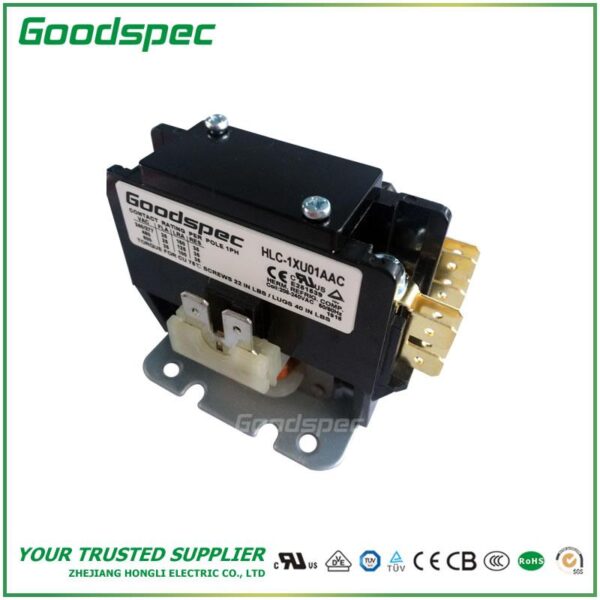

HLC-1XU01AAC(1.5P/25A/208-240VAC)空调用交流接触器

1 、适用范围

HLC-1XU01AAC(1.5P/25A/208-240VAC)空调接触器（以下简称接触器），主要适用于50Hz或60Hz、在AC-8a使用类别额定工作电压为240V或277V时额定电流至25A电路中，适用于起动和控制单相交流电动机(压缩机)及其它单相负载。主要用于家用电器行业,特别在空调行业中。可以替代同类国外进口产品和国内传统产品,符合IEC60947·4,UL508及GB14048.4等标准.

2 、型号及其含义

1 、产品描述

HLC-1XU01AAC空调用交流接触器适用于交流 50 或 60Hz ，额定工作电压至 277V ，额定工作电流至25A的单相负载电路的控制。目前，广泛应用于单相机械设备的主电路以及单相空调器压缩机的控制。

2 、正常工作条件和安装条件
　　a、周围空气温度上限值为+65℃，下限值为-25℃；
　　b、安装地点海拔不超过2000m；
　　c、大气污染等级为2级；
　　d、安装类别为Ⅱ类;
　　e、安装面对垂直面的倾斜度不超过±5°；
　　f、无显著摇动、冲击和振动的地方。

3 、主要技术参数
　　a、 接触器线圈在75% Us～110% Us范围内可靠吸合并工作，其释放电压在20% Us～70% Us范围内；
　　b、 接触器的使用类别为AC-1、AC－8a；
　　c、 接触器在跟0.4m处，其噪声在40dB以下。

4 、安装使用和安装尺寸

　　a、 安装方式为螺丝固定，有二种安装尺寸选择其中一种尺寸安装面与水平面是垂直状倾斜度不大于±5°；

　　b、 使用前应检查电源线插头与接触器接线件是否插入到位、可靠、避免造成故障，检查完毕后方可通电试 。

符合国家标准和国际标准

CCC证书编号: 2005010309156761

UL 证书编号: E251539
